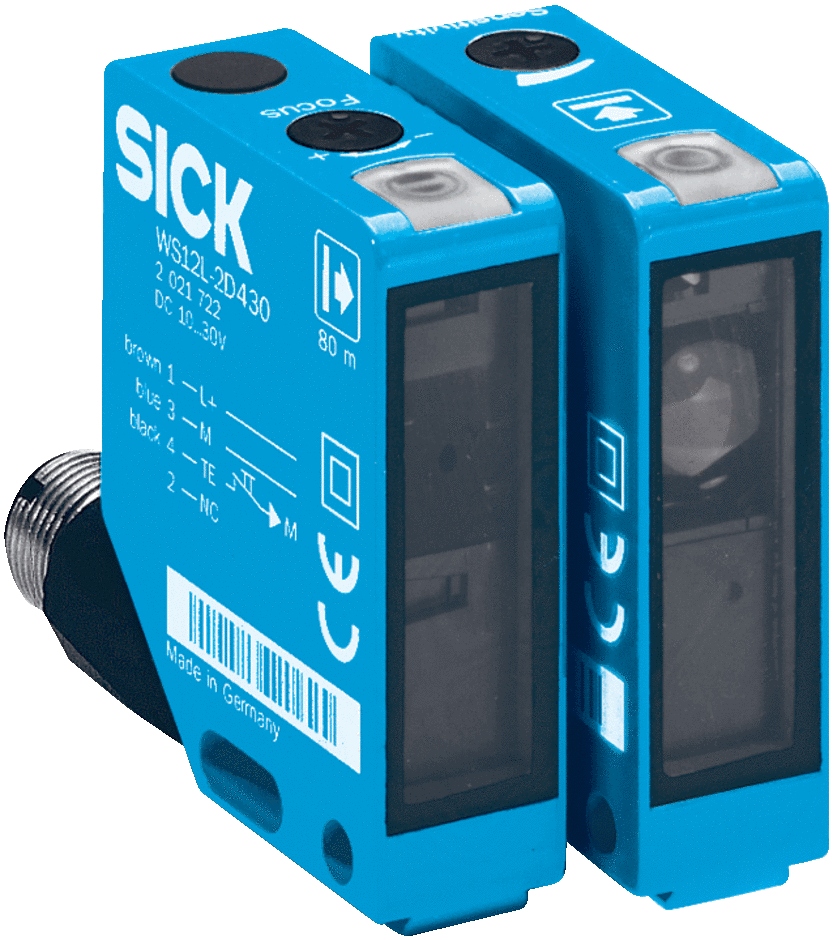

网站首页产品展示德国西克SICKSICK传感器 > 订货号: 1018253德国西克SICK传感器
德国西克SICK传感器

德国西克SICK传感器

产品型号: 订货号: 1018253

所属分类:SICK传感器

产品时间:2019-12-06

简要描述:德国西克SICK传感器
尺寸(宽 x 高 x 深)15 mm x 49 mm x 41.5 mm
外壳形状(光束出口)方形
大开关距离0 m ... 10 m
光源种类可见红光
光源激光 1) 2)
光点尺寸(距离)Ø 1 mm (1 m)

详细说明:

德国西克SICK传感器



传感器原理/ 检测原理对射式光电传感器
尺寸(宽 x 高 x 深)15 mm x 49 mm x 41.5 mm
外壳形状(光束出口)方形
大开关距离0 m ... 10 m
光源种类可见红光
光源激光 1) 2)
光点尺寸(距离)Ø 1 mm (1 m)
轴长650 nm
激光等级2 (EN 60825-1:2014, IEC 60825-1:2007)
设置电位计
特殊应用检测小型物体, 识别高速物体
  • 1) 平均使用寿命:50,000 h,TU = +25 °C.
  • 2) 平行化光束.



 德国西克SICK传感器小型光电

供电电压10 V DC ... 30 V DC 1)
残余纹波≤ 5 Vss 2)
消耗电流, 发射器≤ 45 mA 3)
消耗电流, 接收器≤ 15 mA 3)
开关量输出PNP
开关类型可选通过 亮/暗通 控制可选
信号电压 PNP 高电平/低电平Uv - < 2,9 V, Uv V / 0 V <= 1,5 V
信号电压 NPN 高电平/低电平Uv - < 2,9 V, Uv V / 0 V <= 1,5 V
输出电流 Imax.100 mA
响应时间≤ 200 µs 4)
开关频率2,500 Hz 5)
连接类型插头,M12,4 针
保护电路A 6)
C 7)
D 8)
防护等级III
重量+ 260 g
外壳材料金属
材料、光学元件塑料, PMMA
外壳防护等级IP67
IP69K
供货范围2 x 夹紧支架,含螺钉
运行环境温度–10 °C ... +50 °C
存储环境温度–25 °C ... +75 °C
UL 文件编号NRKH.E181493 & NRKH7.E181493
零件订货号2021726 WE12L-2P430 2022025 WS12L-2D410
  • 1) 短路保护的电网环境下的临界值:大 8 A.
  • 2) 不得超过或低于 UV公差.
  • 3) 无负荷.
  • 4) 信号传输时间(电阻负载时).
  • 5) 亮暗对比度为 1:1 时.
  • 6) A = UV 接口(已采取反极性保护措施).
  • 7) C = 抑制干扰脉冲.
  • 8) D = 抗过载电流和短路保护输出端.

技术图纸

WS/WE12L-2P410

接线图

WS/WE12L-2P410

特征曲线 WS/WE12L-2, 10 m

WS/WE12L-2P410

触发感应距离图表 WS/WE12L-2, 10 m

WS/WE12L-2P410

设置选项

WS/WE12L-2P410

尺寸图
